产品概述

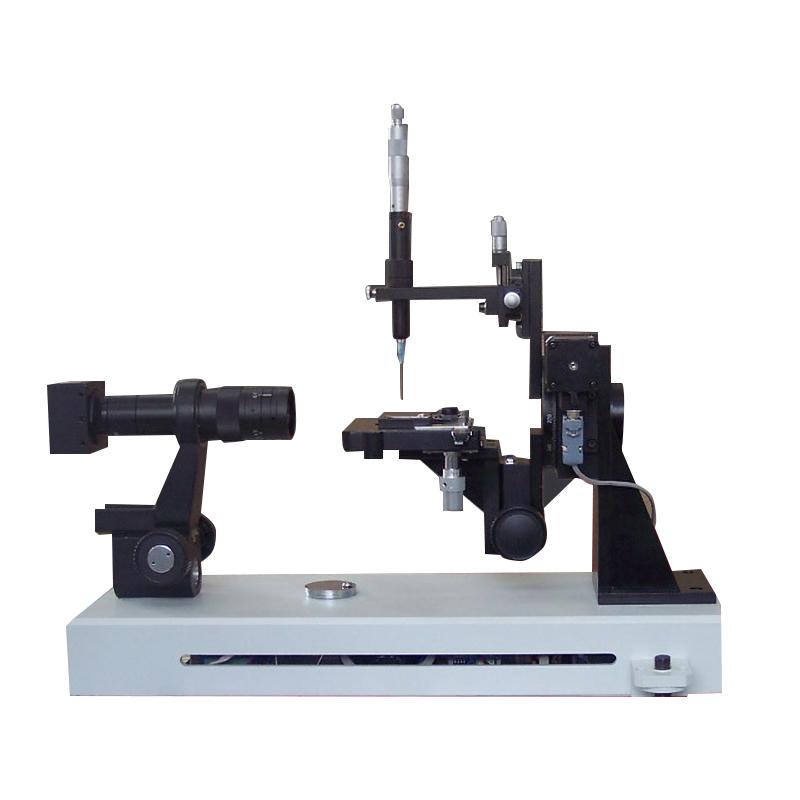

JY-PHb接触角测定仪用于测量固体、液体和气体三相之间的接触角，通过测量接触角计算液体对固体的附着力、固体表面能等表面物理化学特性。该仪器采用计算机技术将摄入图像转入计算机进行保存、分析、打印，具有速度快捷、数据准确、操作方便的特点，自动化程度高且测量精度高。
产品特色
1. 自动接触角分析功能，采用机器视觉技术自动识别基线和液滴轮廓
2. 多种测试方法：静滴法、增减液滴法、倾斜板法
3. 多种接触角分析方法：自动分析法、切线法、量高法、量角法、弦高法、椭圆拟合法
4. 视频处理功能：小窗口预览、大窗口拍照分析、视频录制与图片截取、单张拍照、连续定时拍照
5. 文档与图片管理：可保存单张图片或全部测试数据，结果可导出至Excel
6. 表面能计算功能：提供Fowkes方程、Owens方程、YGGF方程计算方法
7. 高精度测量：接触角测量范围0～180°，显示精度0.1°
工作原理
仪器基于拉普拉斯方程理论，采用二次曲线拟合计算接触角值，通过机器视觉技术自动识别基线和液滴轮廓，减小重力对液滴形状的影响并消除人为测试误差。对于基线特征明显的图片可实现全自动测试，基线特征不明显的图片需手工指定基线位置。
应用领域
石油、化工、造纸、染料、各种新材料研究制造
操作步骤
1. 静滴法：在固体表面滴液，待三相界面平衡后拍照，通过软件测量接触角
2. 增减液滴法：连续增加液滴量测前进角或减少液滴量测后退角
3. 倾斜板法：电动旋转载物台形成倾角，测定液滴前进角和后退角
4. 视频处理：通过预览窗口拍照或录像，可定时拍照分析动态变化
5. 数据分析：使用自动或手动方法分析接触角，保存结果并导出数据
注意事项
• 使用64位Windows操作系统
• 内存建议4G以上，硬盘空间不少于10G
• 对于基线特征不明显的图片需要手工指定基线位置
• 相机图像的亮度、对比度、色度及背光灯亮度需通过软件调节
• 可设定录像和照片的保存路径
• 拍照结果图片具有缩放、剪裁功能
