产品概述

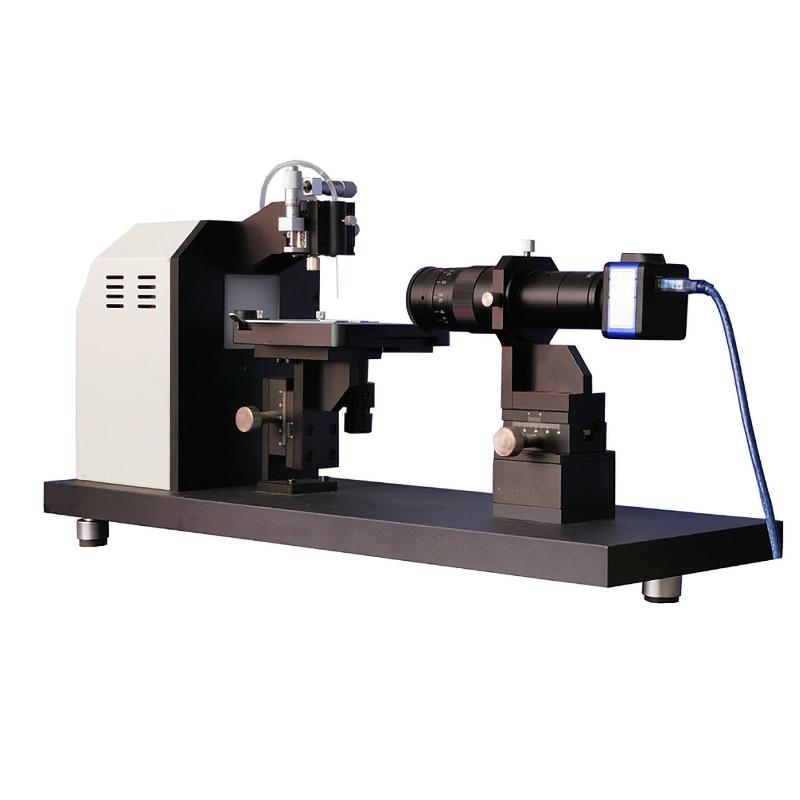

JY-PHc接触角测定仪是慧诺品牌的专业测量设备，用于测量固体、液体和气体三相之间的接触角。通过测量接触角，可计算测定液体对固体的附着力、固体表面张力及固体表面能等表面物理化学特性。该仪器广泛用于石油、化工、造纸、染料及各种新材料研究制造领域，应用计算机技术将摄入图象转入计算机内进行保存、分析、打印，具有速度快捷、数据准确、操作方便的特点。
产品特色
1、自动接触角分析：利用机器视觉技术自动识别基线和液滴轮廓，以拉普拉斯方程为理论基础进行二次曲线拟合计算，减小重力影响，消除人为误差
2、自动表面张力分析：采用悬滴法测试标准方法进行自动液滴轮廓识别和表面张力计算
3、自动进样：配备自动微量进样器，可多支更换，进样精度高，适合不同液体测试场景
4、多种分析方法：提供自动分析、切线法、量高法、量角法等多种接触角测量方式
5、动态测试功能：支持增减液滴法测量动态接触角
6、视频处理功能：具备视频录制、图片截取、连续定时拍照等功能
7、数据管理完善：可保存测试数据和图片，结果可导出到Excel文件
工作原理
仪器通过静滴法在固体表面滴加液体，待固-液-气三相界面平衡后拍照，利用软件提供的接触角测量方法进行测量。对于动态接触角分析，采用增减液滴法连续增加或减少液滴量测量前进角或后退角。表面张力分析采用悬滴法自动识别液滴轮廓并进行计算。
符合标准
SY-T 5370 表面及界面张力测定方法
操作步骤
1、采用静滴法在固体表面滴加液体，等待三相界面平衡
2、对平衡体系进行拍照或录像
3、通过软件自动分析接触角或手工指定基线位置
4、对于动态接触角测试，使用增减液滴法连续改变液滴量
5、采用悬滴法进行表面张力自动分析
6、使用自动进样器进行定量进样或退样操作
7、保存测试数据和图片，导出结果到Excel文件
注意事项
• 对于基线特征不明显的图片需要手工指定基线位置
• 使用64位Windows操作系统，内存建议4G以上，硬盘空间不少于10G
• 进样器需定期进行标定以保证定量进样和退样的精度
• 相机图像的亮度、对比度、色度及背光灯亮度需通过软件调节
• 测试过程中可根据需要设定录像和照片的保存路径
• 表面张力测试需设定相关参数
