产品概述

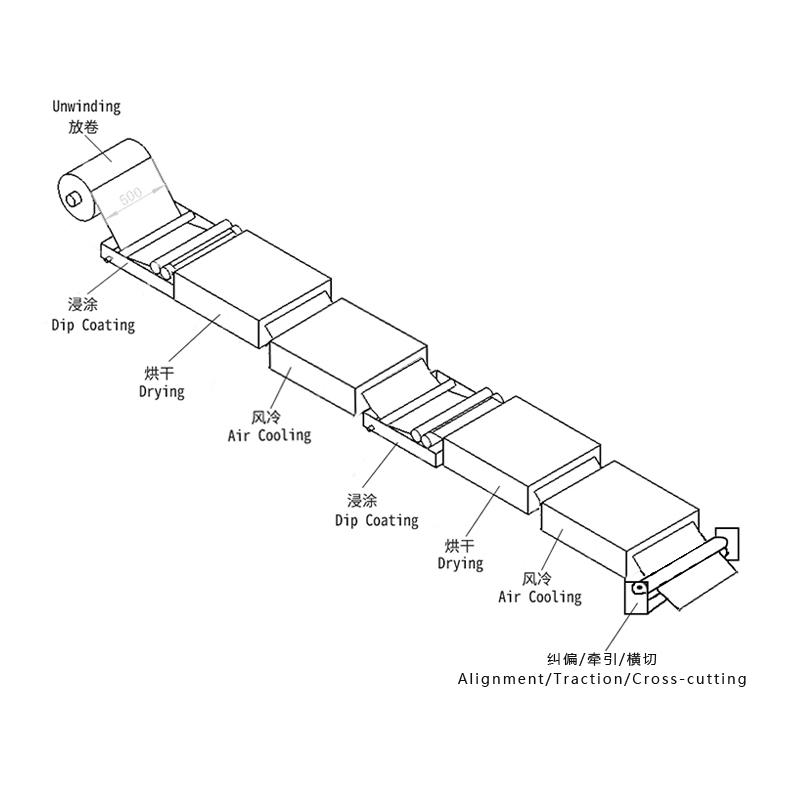

Rdc-02/500clcs浸浴式卷材烘干风冷分切一体机是工厂直销产品，主要适用于三聚氰胺浸胶纸的工艺流程。设备采用放卷→1次浸渍→1次干燥→1次冷却→2次浸渍→2次干燥→2次冷却→纠偏→牵引→横切的完整工艺链，有效涂布宽度为500mm。
产品特色
1. 采用浸浴式涂布方式，涂布厚度可根据工艺调节
2. 配备外置式红外线加热和离心风机热风循环系统，控温范围50～150℃±3℃
3. 集成风冷冷却系统和横切裁剪装置
4. 张力自动控制，采用磁粉制动器和张力控制器
5. 机械速度1.2m/min，生产速度0.1～1m/min可慢速调节
6. 配备4只铁氟龙辊，分别安装在涂布头前面
工作原理
设备通过放卷单元将基材展开，经过两次浸渍、干燥和冷却的循环工艺处理。第一次浸渍后进入干燥区进行红外加热和热风循环干燥，随后风冷冷却；同样流程进行第二次处理，最后经过纠偏、牵引和横切完成分切。整个过程采用张力自动控制和伺服电机精确控制。
操作步骤
1. 放卷：基材从放卷单元展开
2. 1次浸渍：基材第一次浸入胶水
3. 1次干燥：红外加热和热风循环干燥
4. 1次冷却：风冷系统冷却
5. 2次浸渍：基材第二次浸入胶水
6. 2次干燥：再次红外加热和热风循环干燥
7. 2次冷却：再次风冷系统冷却
8. 纠偏：调整卷材位置
9. 牵引：伺服电机控制牵引
10. 横切：横切刀完成分切
注意事项
• 基材宽度应小于500mm
• 放卷直径不超过Φ400mm
• 收卷直径不超过Φ500mm
• 生产速度范围为0.1～1m/min，需根据工艺调整
• 工作温度范围为50～150℃，中间温区最高160℃
• 使用三相五线380V 50Hz电源
• 卷取边缘整齐度控制在±3.0mm范围内
