产品概述
Rdc-01/500clcs浸浴式卷材烘干风冷分切一体机是工厂直销产品，主要适用于三聚氰胺浸胶纸的工艺流程，集放卷、浸渍、干燥、冷却、纠偏、牵引和横切功能于一体，有效涂布宽度为500mm。
产品特色
1. 采用单工位放卷单元设计
2. 配备张力自动控制系统，包括磁粉制动器和张力控制器
3. 使用3英寸气胀轴悬臂式结构
4. 外置式红外线加热配合离心风机热风循环
5. 配备4只铁氟龙辊
6. 采用伺服控制的前牵引单元
7. 风冷冷却方式
8. 横切刀裁剪装置
工作原理

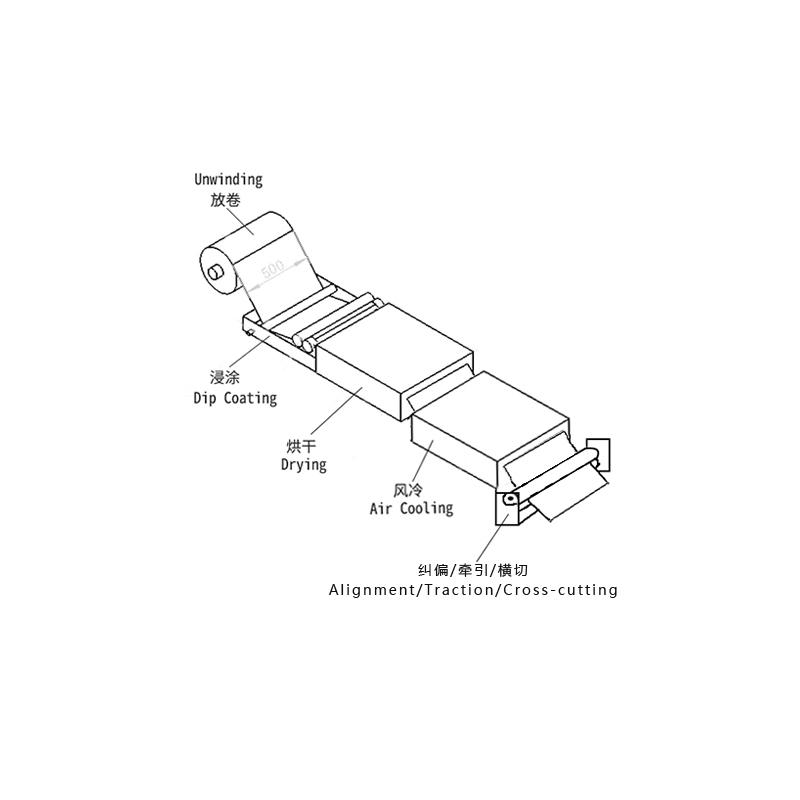

设备通过放卷单元将基材展开，经过浸渍工艺涂布三聚氰胺甲醛树脂和脲醛树脂混合物，然后进入干燥区通过红外线加热和热风循环进行烘干，再经风冷冷却，通过纠偏和牵引系统控制材料运行，最后通过横切装置完成分切。
操作步骤
1. 放卷：通过单工位放卷单元展开基材
2. 浸渍：基材浸入胶水进行涂布
3. 干燥：在50～150℃温度范围内进行烘干
4. 冷却：通过风冷方式降低材料温度
5. 纠偏：调整材料运行位置
6. 牵引：通过伺服电机控制材料运行
7. 横切：使用横切刀完成分切
注意事项
• 基材宽度应小于500mm
• 生产速度范围为0.1～1m/min，需根据工艺要求调节
• 放卷直径不得超过Φ400mm
• 收卷直径不得超过Φ500mm
• 工作温度范围为50～150℃，中间温区最高160℃
• 设备电源要求为三相五线380V 50Hz
• 卷取边缘整齐度控制在±3.0mm范围内
