产品概述

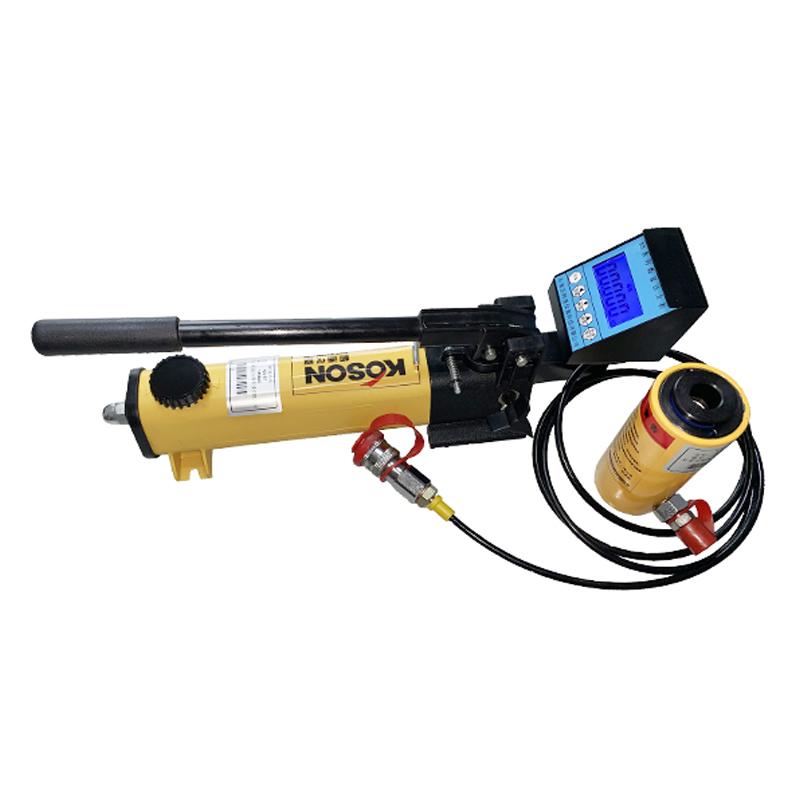

柯速KS-5T轻型锚杆拉拔仪是一款便携式检测设备,由进口轻型手动泵、小型中空自复位液压缸、多功能数显压力表、高压油管及配套锚具、转换拉杆等组成,集成于手提便携箱中。其数显仪表可直接读取拉力值(kN),具备自动计算、峰值保持、数据存储与查询以及背光显示功能。
产品特色
1、整机重量轻,仅11kg,便于携带。
2、采用高容量充电锂电池供电,续航能力强。
3、数值采用10段折线修正,有效提高测量精度。
4、具备峰值保持、无操作自动关机及液晶背光照明功能。
5、关键密封件采用进口密封圈,经久耐用。
6、超低功耗设计,连续工作时间可超过200小时。
7、液压缸表面采用耐腐蚀静电喷涂,活塞和滑套镀镍处理。
8、液压缸为自动弹簧复位结构,操作简便。
工作原理
该仪器通过手动泵产生液压压力,驱动中空液压缸的活塞运动,从而对被测锚杆、钢筋或锚固件施加轴向拉力。拉力通过压力传感器转换为电信号,由多功能数显仪表实时显示并处理,可读取实时拉力、保持峰值并存储数据。测试完成后,液压缸通过内置弹簧自动复位。
应用领域
主要用于检测细小钢筋、膨胀螺栓、化学锚栓、锚固件的抗拔力,也可用于玻璃幕墙的现场抗拔力检测(试验)。是质检单位、加固单位、监理单位、高等院校等所需的检测仪器。
符合标准
GB50367-2006《混凝土结构加固设计规范》、JGJ145-2013《混凝土结构后锚固技术规程》
操作步骤
1、根据被测件选择合适的锚具和转换拉杆进行组装。
2、连接高压油管,确保快速接头连接牢固。
3、打开仪表电源,检查显示是否正常。
4、操作手动泵,对被测件平稳施加拉力。
5、通过数显仪表观察实时拉力值,测试至所需力值或破坏。
6、仪表自动保持峰值拉力,可进行数据存储。
7、测试完毕,手动泵卸压,液压缸自动复位。
8、关闭仪表电源,拆卸连接部件,整理装箱。
注意事项
• 使用前请仔细阅读说明书,确保操作人员了解设备性能。
• 确保被测锚固件满足仪器的中心孔(18mm)要求。
• 连接高压油管时,确保快速接头清洁并连接到位,防止漏油。
• 施加拉力时应平稳均匀,避免冲击载荷。
• 仪表为精密电子设备,请避免剧烈震动、撞击或接触腐蚀性物质。
• 定期检查设备各部件,特别是密封圈和油管,发现损坏及时更换。
• 仪器不使用时,应关闭电源,并存放在干燥、清洁的环境中。
• 请使用配套的充电器为锂电池充电,避免过充过放。
