产品概述

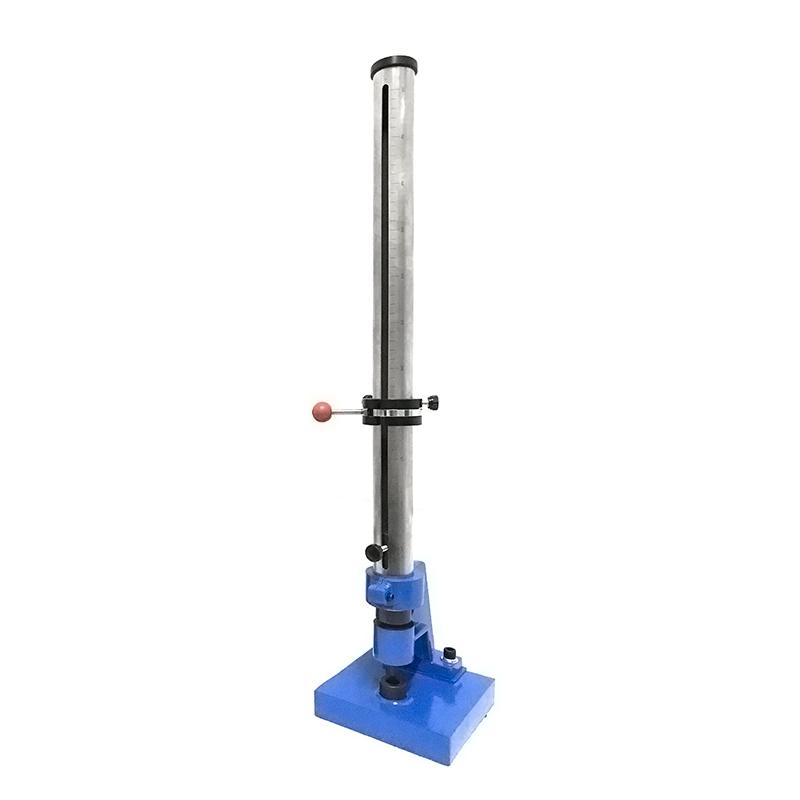

QCJ-120A型漆膜冲击器是慧诺品牌旗下的一款测试仪器，主要用于测定漆膜的耐冲击性能。该仪器通过固定质量的重锤从特定高度落下冲击试板，以不引起漆膜破坏的最大高度（厘米）来表征漆膜的耐冲击性，其冲击头在冲击试板后无二次回弹现象。
产品特色
1. 冲击高度可达120厘米，分刻度为1厘米，便于精确设置测试条件。
2. 配备不同规格的冲击头（如直径8mm或16mm）和枕垫块，以适应不同测试标准要求。
3. 落锤质量精确，如QCJ-120A型号为(2000±1)g，确保测试结果的准确性。
4. 冲击深度控制精确，如(2.5±0.1)mm。
5. 冲击后无二次回弹，保证单次冲击数据的有效性。
6. 设计符合多项国家标准和国际标准。
工作原理
仪器的工作原理是通过机械结构控制重锤的下落。操作时，通过控制器螺钉将带有挂钩的重锤固定在滑筒刻度所示的特定高度。按压控制螺钉后，控制器弹簧被压缩，使得控制滑块、控制器上盖及下底的圆孔对正，导致挂钩脱落，重锤自由落下。重锤撞击冲杆，冲杆将冲击力传递至放置在枕垫块凹孔上的试板。冲击完成后，提升重锤并取出试板，观察漆膜状况以评估其耐冲击性。
应用领域
漆膜耐冲击性测试、粉末喷涂型材质量评估、有机涂层抗快速形变测试
符合标准
GB/T1732—93、GB/T5237.4-2000、ASTM·D2794-92
操作步骤
1. 试板放置：将制备好的试板漆膜朝上，紧贴于枕垫块凹孔，确保冲击点距离试板边缘或各冲击点之间不少于15mm。
2. 高度设置：松动控制器螺钉，上下移动控制器使定位标刻线与滑筒上所需高度刻度线重合，然后拧紧控制器螺钉固定。
3. 执行试验：按压控制螺钉，使重锤自由落下冲击冲杆和试板。
4. 结果观察：提升重锤，取出试板，使用4倍放大镜观察漆膜是否有裂纹、皱纹或剥落等现象。具体的试验方法应以相关标准规定为准。
注意事项
* 试板放置时，冲击点应距离试板边缘不少于15mm，若在同一试板上进行多次试验，各冲击点边缘间距也应不少于15mm。
* 设置重锤投放高度时，需确保定位标刻线与滑筒刻度线精确重合后再拧紧固定螺钉。
* 试验结果的判定（如观察漆膜破坏情况）应依据相关标准的具体规定进行。
* 本资料中的试验举例仅供参考，操作时应严格遵循所适用标准（如GB/T 1732-93、GB/T 5237.4、ASTM D2794-92）中的相关规定。
