产品概述

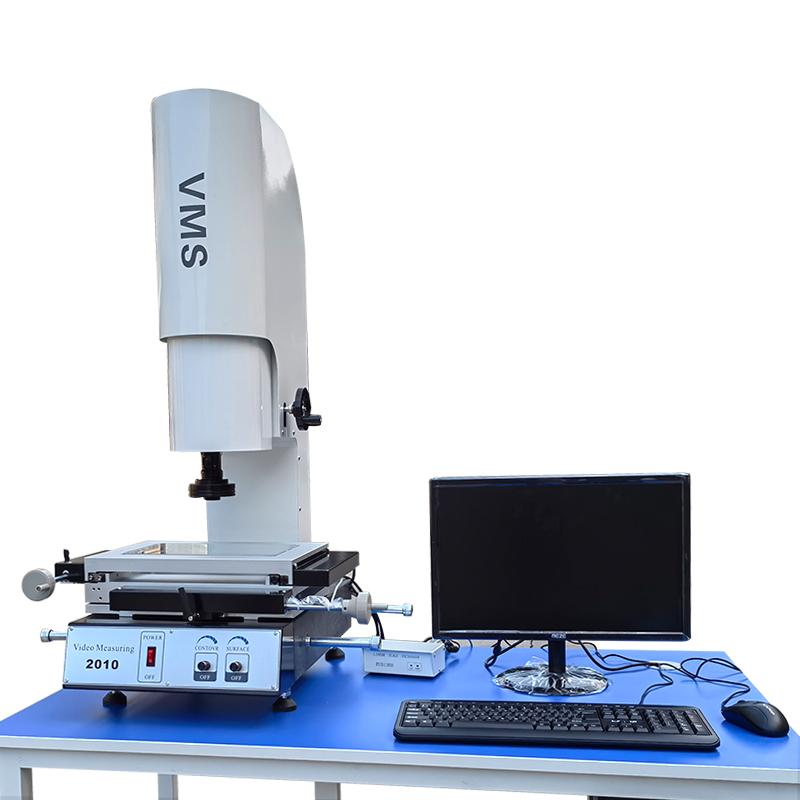

AISRY ASR-YX-2010手动影像仪是一款采用数字式测量方法的二次元影像测量仪。它通过图像采集将被测物体外形转换到计算机中，利用专业测量软件进行尺寸测量，区别于传统的光学投影放大测量方式。该仪器主要用于工件内部多种缺陷（如焊缝、裂纹、夹杂、气孔等）的检测、定位、评估和诊断，适用于实验室和工程现场。
产品特色
1、采用全大理石结构（底座、立柱、工作台均采用高精度“济南青”天然花岗石），两层设计，配备精密级V型导轨，确保极高的稳定性、刚性及耐腐蚀性。
2、注重产品结构、外观设计及软件功能的实用性和稳定性，力求高性价比。
3、三轴采用摩擦精密传动，灵敏可靠，无背隙，可快速移动。
4、配备高品质光学系统及高分辨率CCD，确保测量画面清晰。
5、采用可调LED环形表面光源，实现大角度照明，避免工件受热变形。
6、由精密光学尺与数据处理器组成数字测量及数据处理系统。
工作原理
手动影像仪的工作原理是将被测物体通过光学系统成像，由高分辨率CCD摄像机采集图像并转换到计算机中。随后，通过专业的测量软件对数字图像进行分析处理，从而精确测量出物体的尺寸或检测其内部缺陷。
应用领域
锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校
操作步骤
1、将被测工件放置在玻璃工作台上。
2、根据测量需求，调整LED表面光源或透射光源的亮度及照明角度。
3、通过手动操作移动工作台，使被测部位进入视场，并利用光学变焦系统调整至合适的放大倍率。
4、通过CCD摄像机采集清晰的工件图像至计算机测量软件。
5、在测量软件中，使用相应的测量工具（如点、线、圆等）对图像中的目标尺寸或缺陷进行标定和测量。
6、软件自动计算并显示测量结果，可进行数据保存或输出。
注意事项
• 仪器应放置在推荐的环境条件下使用：温度19~24℃，湿度45%~75%。
• 确保电源电压为220V(AC) / 50HZ。
• 操作时需小心轻放工件，避免划伤大理石工作台面或玻璃台。
• 定期清洁光学镜头和玻璃台面，保持成像清晰。
• 移动工作台时动作应平稳，避免剧烈碰撞。
• 可选配Z轴影像测高或接触式测头以扩展测量功能。
