产品概述

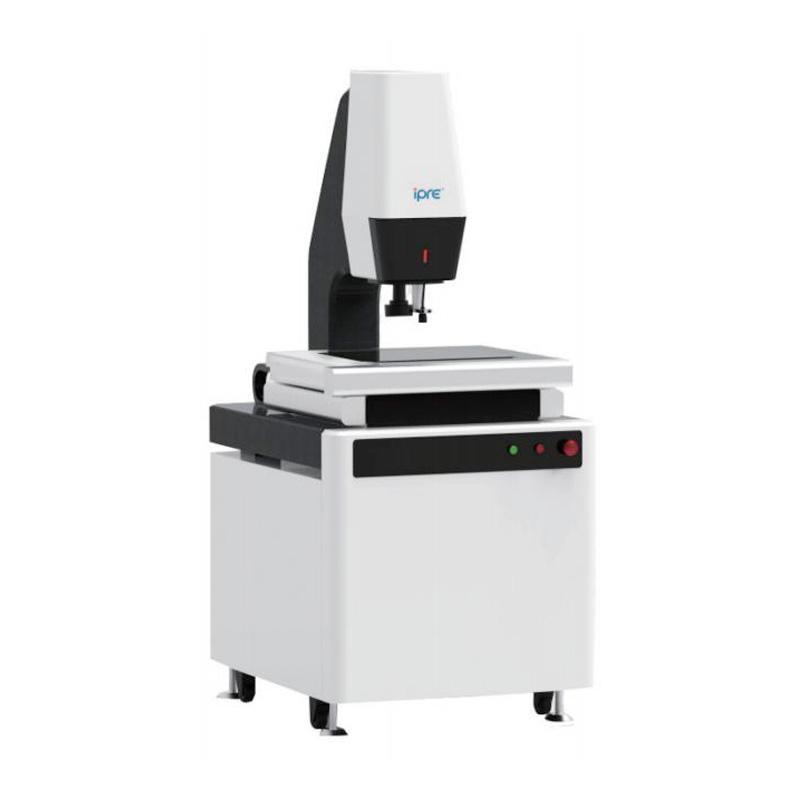

SC1008一键式快速测量仪是中科普锐品牌的高精度自动化测量设备，采用高清2000万像素CCD图像传感器和双侧远心镜头，结合Gige千兆以太网传输技术，实现快速、精准的非接触式测量。该仪器无需定位工件和夹具，支持多工件同时识别测量，广泛应用于工业精密检测领域。
产品特色
1. 自动图像配准功能，无需定位工件和夹具，产品任意摆放即可自动识别测量
2. 可同时识别多个测量工件并进行测量输出结果
3. 采用2000万像素高清CCD图像传感器，搭配Gige千兆以太网卡，传输率达1G/S，成像清晰画质细腻
4. 配备双侧远心镜头，搭配平行远心透射光、可程控四分区环形无影落射灯、同轴落射光及低角度无影落射光等照明系统
5. 编程简单，通过面补偿校证，重复精度可达0.001mm，测量精度保证<0.005mm
6. 测量功能强大，支持画线、距离、角度、半径直径等基本测量，以及求最高点、交点、轮廓扫描、电子卡尺、面积、轮廓度等高级功能
工作原理
仪器通过高清2000万像素CCD图像传感器采集工件图像，利用自动图像配准技术实现工件自动识别定位。结合双侧远心镜头和多种照明系统（透射光、落射光等），确保成像清晰准确。软件系统通过面补偿校证算法处理图像数据，实现高精度尺寸测量和形位公差分析。
应用领域
工业精密检测、机械制造、电子元件测量、模具检测、产品质量控制
操作步骤
1. 连接电源并启动设备
2. 将工件任意放置于测量平台
3. 启动自动图像配准功能识别工件
4. 选择或调用相应测量程序
5. 执行测量操作
6. 查看并导出测量结果和SPC分析报告
注意事项
• 被测工件最大重量不得超过3kg
• 电源电压范围为AC100-240V 50/60Hz
• 相机电压输出额定负荷为DC24V0.6A以下
• 使用前需进行面补偿校证以确保测量精度
• 定期清洁镜头和光源系统保持成像质量
• 操作时注意设备工作环境温湿度要求
