产品概述

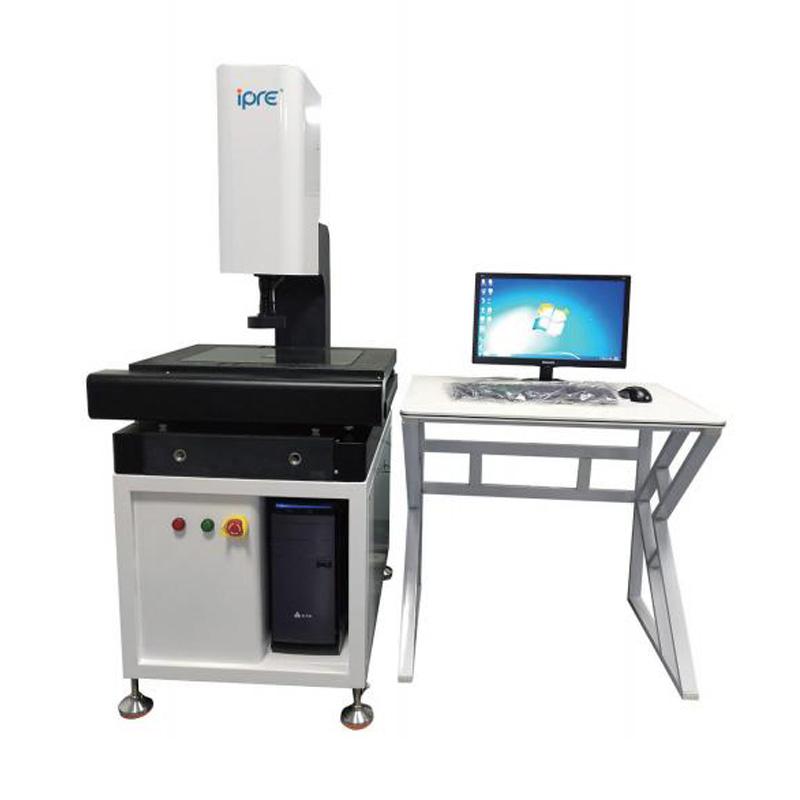

XY4030Q影像测量仪是中科普锐品牌的一款高精度全自动测量设备，采用花岗岩结构底座、立柱和工作台，配备进口精密滚珠丝杆和可编程LED光源系统，结合德国COMST工业数字彩色相机，实现稳定精确的二维和三维尺寸测量。
产品特色
1. 底座、立柱、工作台采用00级花岗岩结构，刚性强，形变小，保证精度稳定
2. 三轴原装进口精密级滚珠丝杆确保运行定位准确，测量重复精度高
3. 可程式控制LED四环八分区环形表面光源+透射平行光源，满足各种照明测量需求
4. 德国COMST高清晰1/3工业数字彩色相机，清晰抓取产品边缘，提高测量精度
5. 软件支持三维测量、自动对焦、命令行输入、标注功能和自动测量功能
6. 测量资料可导入Excel/Word或CAD格式文档
工作原理
影像测量仪通过高清晰工业数字彩色相机采集被测物体的图像，利用可编程LED光源系统提供适宜的照明条件，通过软件算法自动识别和抓取产品边缘特征，结合精密滚珠丝杆驱动系统实现精确定位，完成各种几何尺寸的自动测量和分析。
应用领域
精密制造、机械加工、电子元件、模具检测、产品质量控制
符合标准
X/Y轴线性精度：(3+L/200)μm、X/Y光学尺解析度：1μm
操作步骤
1. 接通220V±10% 50/60Hz电源
2. 将被测工件放置在工作台上（承重不超过30kg）
3. 根据测量需求设置LED光源参数
4. 启动自动测量功能或选择相应测量模式
5. 软件自动对焦并采集图像
6. 选择需要测量的几何元素（点、线、圆等）
7. 软件自动计算并显示测量结果
8. 将测量数据导出为Excel/Word或CAD格式
注意事项
• 工作环境温度应保持在20-25℃范围内
• 环境湿度应控制在50%-60%之间
• 工作台承重不得超过30kg
• 电源电压需符合220V±10%要求
• 定期检查机器各部件运行状态
• 保持测量区域清洁，避免灰尘影响测量精度
