产品概述

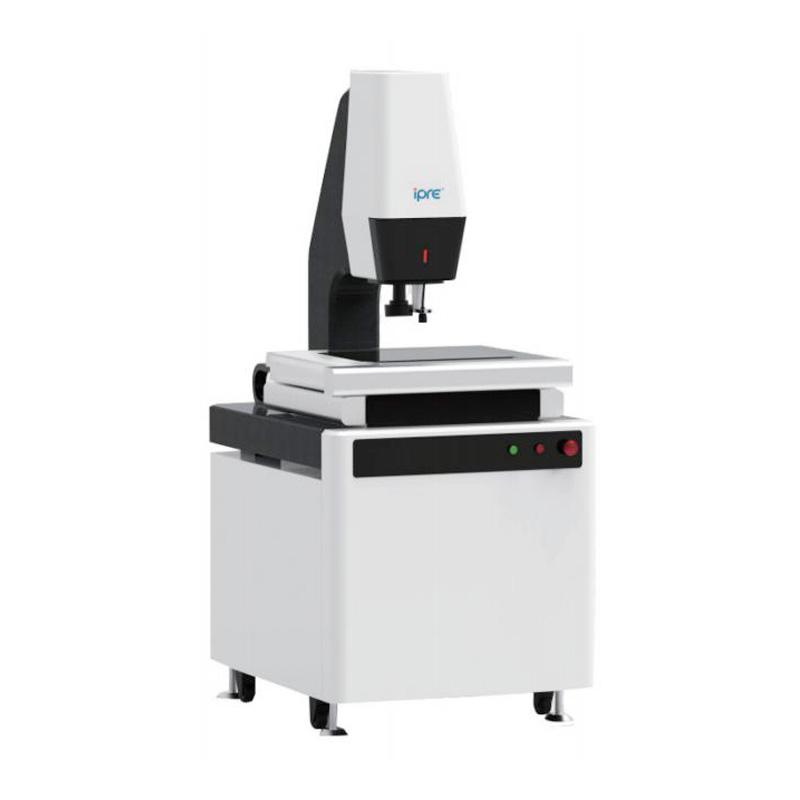

SC3020一键式快速测量仪是中科普锐品牌的高精度自动化测量设备,采用2000万像素高清CCD图像传感器和双侧远心镜头,搭配多种光源系统,实现无需定位夹具的自动识别测量。该仪器编程简单、测量功能强大,重复精度可达0.001mm,适用于多种工业领域的精密尺寸检测。
产品特色
1、主机具备自动图像配准功能,无需定位工件和夹具,产品任意摆放即可自动识别测量;2、可同时识别多个测量工件并输出结果;3、采用2000万像素高清CCD图像传感器和Gige千兆以太网卡,成像清晰、画质细腻;4、配备双侧远心镜头,搭配平行远心透射光、可程控四分区环形无影落射灯、同轴落射光及低角度无影落射光等光源系统;5、软件编程简单,通过面补偿校证实现高重复精度;6、测量功能丰富,包括画线、距离、角度、半径直径、最高点、交点、轮廓扫描、电子卡尺、面积、轮廓度等;7、支持SPC分析报告和CAD导入等高级功能;8、检测速度达99个数据/秒,模板数量不限。
工作原理
SC3020一键式快速测量仪通过高清CCD图像传感器采集工件图像,利用自动图像配准技术识别工件特征,无需定位夹具即可实现精确测量。搭配双侧远心镜头和多种光源系统,确保成像清晰度和测量稳定性,软件通过面补偿校证和算法处理,输出高精度尺寸数据。
应用领域
精密制造、电子元件、机械加工、汽车零部件、模具检测、航空航天
符合标准
SPC分析标准(CPK、CA、PPK、CP、PP值、制程能力分析、X管制图、R管制图)
操作步骤
1、放置被测工件于测量平台;2、启动设备电源和软件系统;3、通过软件选择或编程测量程序;4、自动识别工件并执行测量;5、查看并导出测量结果和SPC分析报告。
注意事项
* 被测工件最大重量不得超过20Kg;* 电源电压需匹配AC100-240V 50/60Hz范围;* 相机电压额定负荷为DC24V0.6A以下;* 使用前确保照明系统和镜头清洁;* 避免在振动或强磁场环境下操作;* 定期进行设备校准和维护。
