产品概述

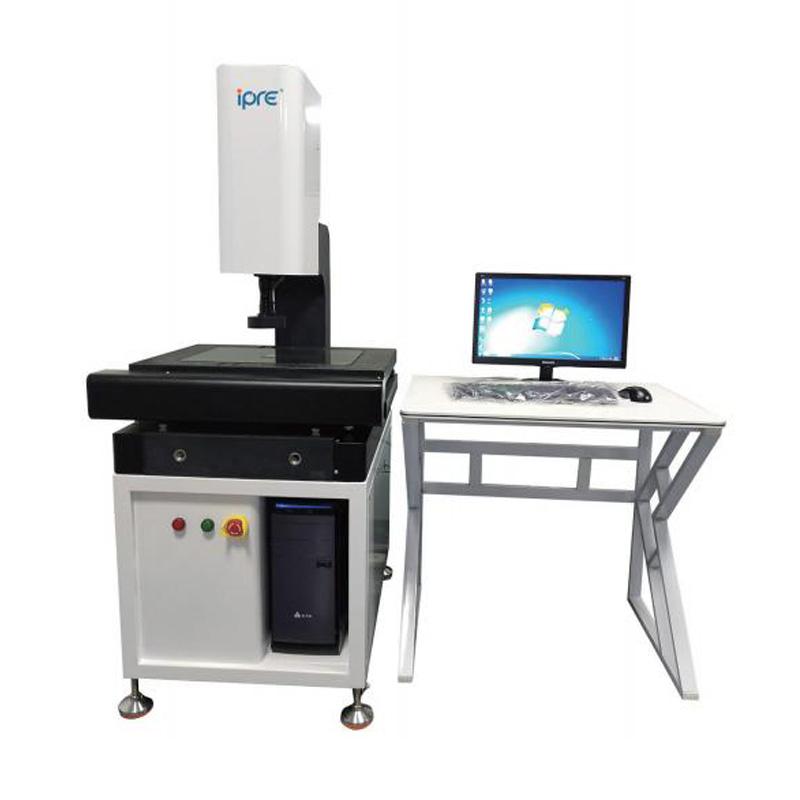

中科普锐XY5040Q影像测量仪是一款高精度全自动测量设备，采用花岗岩结构底座、立柱和工作台，结合进口精密滚珠丝杆和德国COMST工业数字彩色相机，确保测量精度和稳定性。配备可程式控制LED四环八分区环形表面光源与透射平行光源，满足多样化照明需求。
产品特色
1. 底座、立柱、工作台采用00级花岗岩结构，刚性强、形变小，保证精度稳定
2. 三轴原装进口精密级滚珠丝杆，确保运行定位准、重复精度高
3. 可程式控制LED四环八分区环形表面光源+透射平行光源，满足各种照明测量要求
4. 德国COMST高清晰1/3工业数字彩色相机，清晰抓取边缘，提高测量精度
5. 软件支持三维测量、自动对焦、命令行输入、标注功能和自动测量功能
工作原理
影像测量仪通过高清晰工业数字彩色相机捕捉工件图像，结合可程式控制LED光源系统提供均匀照明。软件自动分析图像边缘，利用精密滚珠丝杆驱动三轴移动，实现坐标定位和尺寸测量。自动对焦功能确保Z轴位置清晰，从而精确计算几何参数。
应用领域
精密制造、电子元件、模具检测、汽车零部件、航空航天
操作步骤
1. 开启电源，确保环境温度20-25℃、湿度50%-60%
2. 放置工件于工作台，最大承重30kg
3. 启动软件，选择测量模式（如自动测量或手动输入）
4. 使用光源系统调整照明，满足工件表面需求
5. 自动对焦或手动定位，捕捉图像
6. 软件分析几何特征（如点、线、圆、角度等）
7. 导出测量数据至Excel、Word或CAD格式
注意事项
• 确保电源电压为220V±10%，频率50/60Hz
• 工作环境温度应保持在20-25℃，湿度50%-60%
• 工件放置不得超过机台最大承重30kg
• 定期检查花岗岩结构和滚珠丝杆，防止形变影响精度
• 使用前校准光源和相机，确保测量准确性
