产品概述

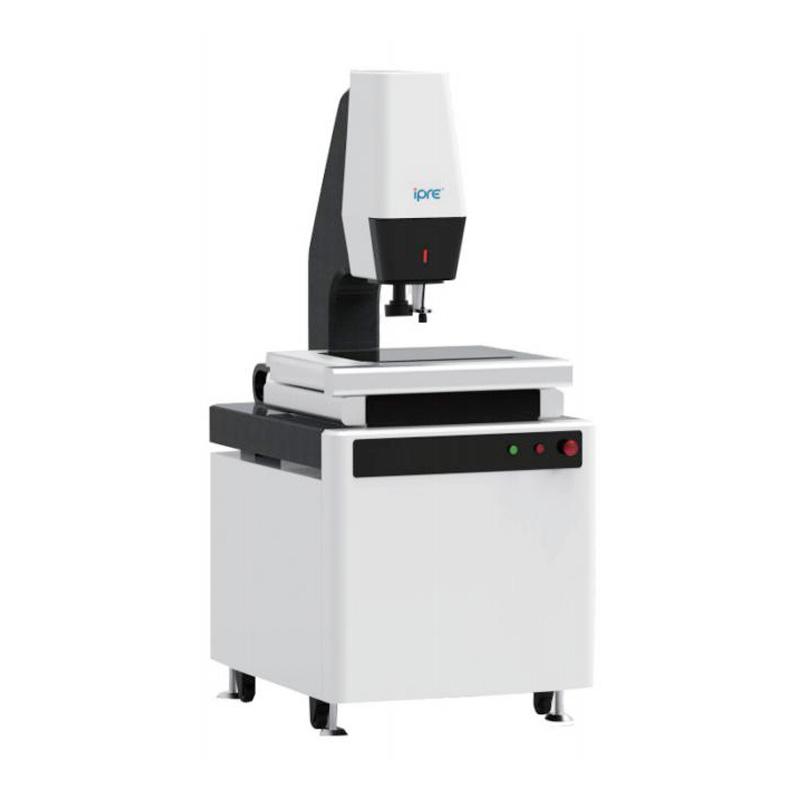

SC1813一键式快速测量仪是中科普锐品牌的高精度自动化测量设备，采用2000万像素CCD图像传感器和双侧远心镜头，结合Gige千兆以太网传输技术，实现快速精确的几何尺寸测量。该仪器无需定位工件和夹具，支持多工件同时识别测量，配备专业测量软件系统。
产品特色
1、自动图像配准功能，无需定位工件和夹具，产品任意摆放即可自动识别测量
2、可同时识别多个测量工件并进行测量输出
3、采用2000万像素高清CCD图像传感器和Gige千兆以太网卡，成像清晰画质细腻
4、配备双侧远心镜头和多光源系统（透射系统、四分区环形无影落射灯、同轴落射光等）
5、软件编程简单，通过面补偿校证，重复精度可达0.001mm
6、测量功能强大，支持点、线、圆、角度、半径直径等多种几何元素测量
7、具备形位公差分析、SPC统计分析等高级功能
8、支持CAD导入和自动化管理链接
工作原理
仪器通过高清CCD图像传感器采集工件图像，利用自动图像配准技术识别测量特征。双侧远心镜头确保成像无透视误差，配合透射光和落射光系统提供均匀照明。软件系统对图像进行处理分析，自动完成几何尺寸测量和精度计算，实现快速准确的测量结果输出。
应用领域
精密制造、电子元器件、机械加工、模具检测、汽车零部件、航空航天、医疗器械、科研教育
操作步骤
1、接通电源启动设备
2、将工件任意放置在测量平台上
3、启动自动图像配准功能识别工件
4、选择或调用相应测量程序
5、执行自动测量操作
6、查看并输出测量结果报告
注意事项
• 被测工件最大重量不得超过5kg
• 确保电源电压在AC100-240V范围内
• 相机接口需使用Gige千兆以太网
• 测量环境应保持稳定避免振动
• 定期进行设备校准维护
• 操作前确认照明系统正常工作
• 软件使用需按权限操作
