产品概述

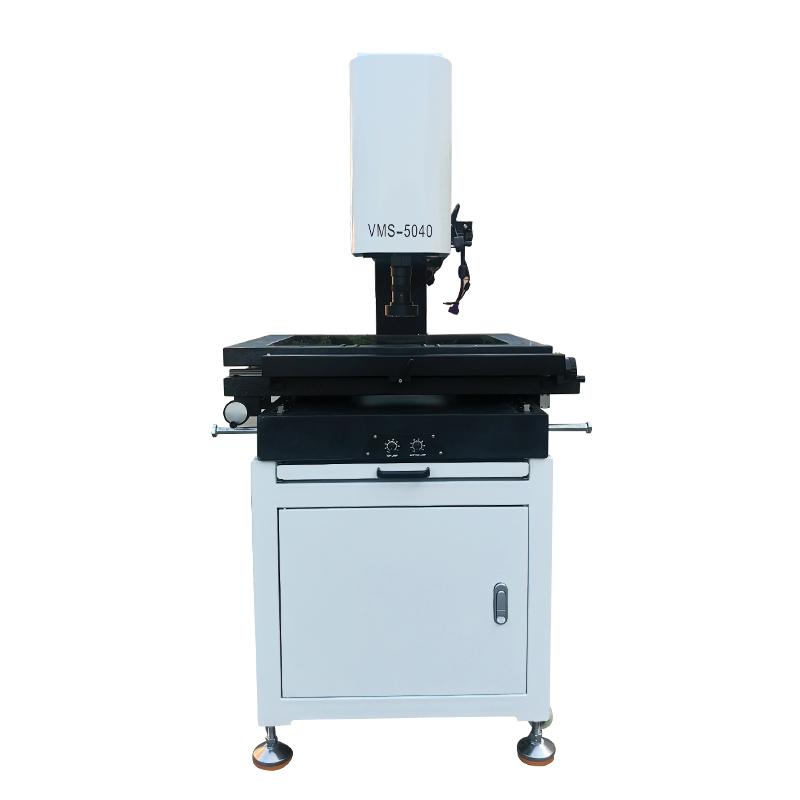

全自动影像仪（型号NBC-YX-5040ZD）采用数字式测量方法，将被测物体外形通过图像采集转换到计算机中，使用专业测量软件进行尺寸测量。它主要用于工件内部多种缺陷（如焊缝、裂纹、夹杂、气孔等）的检测、定位、评估和诊断，适用于实验室和工程现场。
产品特色
1. 高精度全大理石结构设计，底座、立柱、工作台采用高精度"济南青"天然花岗石，具有高稳定性和刚性，化学性能稳定、耐腐蚀、不变形、不生锈。
2. 加强产品结构及外观设计，注重软件功能实用性和稳定性，提供高性价比产品。
3. 三轴摩擦精密传动，灵敏可靠、无背隙、快速移动。
4. 高品质光学系统和高分辨率CCD，确保清晰测量画面。
5. 可调LED环形表面光源，实现大角度照明，避免工件受热变形。
6. 由精密光学尺与数据处理器组成数字测量及数据处理系统。
工作原理
二次元影像测量仪通过图像采集将被测物体外形转换到计算机中，利用专业测量软件进行尺寸测量。它采用数字式测量方法，替代传统投影仪的光学投影放大测量方式。
应用领域
锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校
操作步骤
1. 将被测物体放置于工作台上。
2. 通过图像采集系统将物体外形转换到计算机中。
3. 使用专业测量软件进行尺寸测量和分析。
注意事项
• 推荐操作环境温度为19~24℃，湿度为45%~75%。
• 电源电压为220V(AC)/50HZ，确保电源匹配。
• 可选配件包括Z轴影像测高或英国Reishaw探针接触式测量，根据需求选择。
