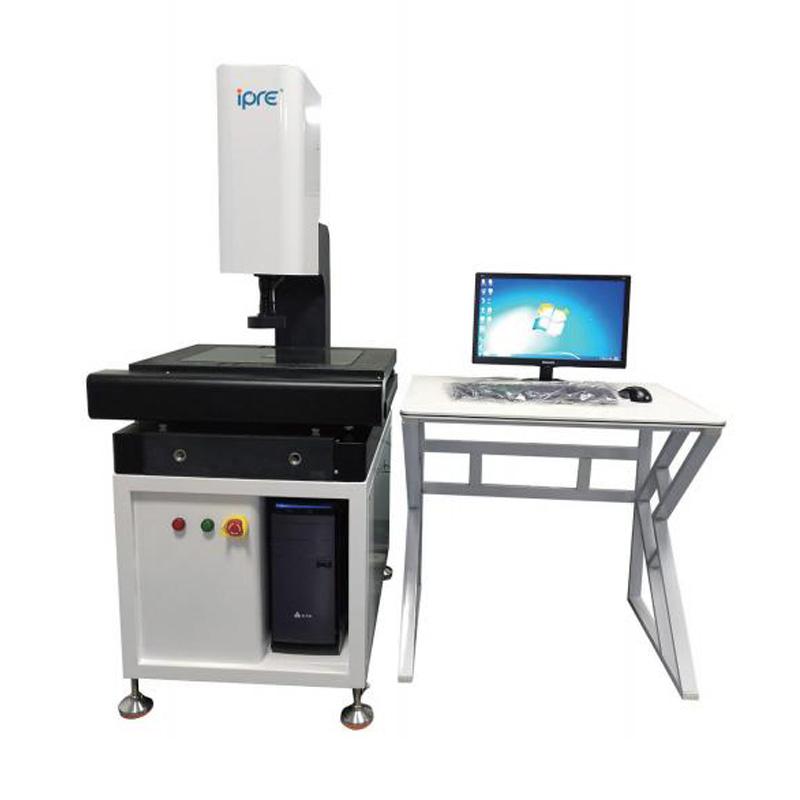

中科普锐 XY3020Q 影像测量仪全自动三轴精密测量

Name: 中科普锐 XY3020Q 影像测量仪 全自动三轴精密测量
Brand: 中科普锐
SKU: NB044866
Price: 56300.0 CNY
Availability: InStock
Rating: 100 (0 reviews)

￥ 56300.00

采用00级花岗岩结构确保精度稳定，三轴进口滚珠丝杆保证重复定位精度，配备可编程LED光源和1/3工业数字彩色相机，支持自动对焦和多种几何量测量功能。

型号

联系客服

分类 : 其他

品牌 : 中科普锐

编号 : NB044866

产品概述

中科普锐XY3020Q影像测量仪是一款高精度全自动测量设备，采用花岗岩结构底座、立柱和工作台，配备进口精密滚珠丝杆和可编程LED光源系统，结合德国COMST工业数字彩色相机，实现稳定精确的二维和三维尺寸测量。

产品特色

1. 底座、立柱、工作台采用00级花岗岩结构，刚性强，形变小，保证精度稳定 2. 三轴原装进口精密级滚珠丝杆确保运行定位准确，测量重复精度高 3. 可程式控制LED四环八分区环形表面光源+透射平行光源，满足各种照明测量需求 4. 德国COMST高清晰1/3工业数字彩色相机，清晰抓取产品边缘，提高测量精度 5. 软件支持三维测量、自动对焦、命令行输入、标注功能和自动测量功能

工作原理

影像测量仪通过高清晰工业数字彩色相机捕捉工件图像，配合可编程LED光源系统提供最佳照明条件，软件自动识别和提取产品边缘特征，结合精密滚珠丝杆驱动系统实现精确定位，完成各种几何尺寸的自动测量和分析。

应用领域

精密制造、电子元器件、模具加工、汽车零部件、航空航天

操作步骤

1. 开机预热，确保环境温度20-25℃，湿度50%-60% 2. 将工件放置在工作台上，确保承重不超过30kg 3. 启动测量软件，选择相应的测量程序 4. 调整LED光源参数，获得最佳照明效果 5. 使用自动对焦功能找到最清晰的Z位置 6. 选择测量功能（点、线、圆、角度等）进行测量 7. 通过命令行输入坐标或使用自动测量功能 8. 查看测量结果，导出至Excel/Word或CAD格式
